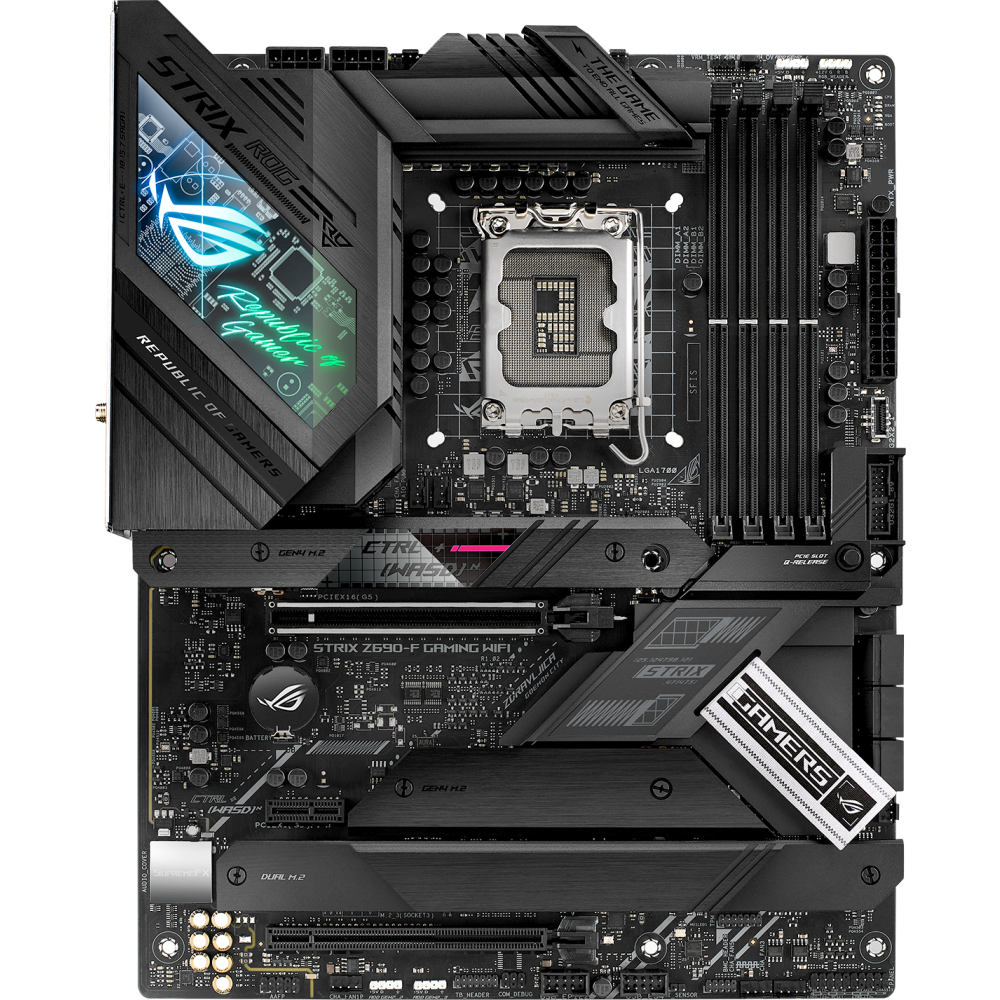

Описание материнской платы ASUS ROG STRIX Z690-F GAMING WIFI

Материнская плата ROG Strix Z690-F Gaming WiFi обладает множеством достоинств, которые облегчают сборку и настройку высокопроизводительного игрового компьютера. Мощная система питания с эффективным охлаждением позволит раскрыть весь потенциал процессоров Intel Core 12-го поколения. Поддержка передовой памяти DDR5 и видеокарт с интерфейсом PCIe 5.0 означает повышенную частоту кадров в играх. Встроенный контроллер Wi-Fi 6E гарантирует скоростное подключение к беспроводным сетям, а эксклюзивные интеллектуальные разработки ASUS помогут оптимизировать работу каждого компонента.

В системе питания процессора применяются 17 силовых модулей (по схеме 16+1), каждый из которых включает в себя драйвер, нижний и верхний MOSFET-ключи. Благодаря такой интеграции компонентов достигается повышенная эффективность их работы.

ASUS применяет отборные дроссели и конденсаторы, которые способны работать дольше и при более сложных условиях, чем стандартные компоненты.

Разъемы питания ProCool II, применяемые на материнских платах ASUS, гарантируют надежное подключение кабелей,. пониженное электрическое сопротивление и улучшенное рассеяние тепла по сравнению со стандартными.

Цифровая регулировка системы питания, реализованная на данной материнской плате, гарантирует предельно точную подачу электроэнергии центральному процессору.

Многослойная конструкция печатной платы способствует улучшенному рассеиванию тепла в области системы питания, что повышает общую стабильность работы компьютера и увеличивает разгонный потенциал процессора.

1. Корпусная заглушка + радиаторы системы питания
На элементах системы питания находится пара массивных радиаторов, которые связаны друг с другом тепловой трубкой и присоединены к предустановленной металлической интерфейсной панели. Такая интеграция увеличивает общую площадь теплорассеивания.

2. Термопрокладки
Для передачи тепла от силовых элементов к радиаторам используются высокоэффективные термопрокладки.

3. 4 радиатора M.2
Благодаря специальным радиаторам твердотельные накопители, установленные в слоты M.2, смогут показать свою максимальную производительность без угрозы перегрева.

4. Усилительная пластина M.2
Специальная усилительная пластина дополнительно охлаждает накопитель в слоте M.2.

Материнские платы серии ROG Strix Z690 предлагают гибкие средства управления системой охлаждения компьютера, которые доступны через интерфейс UEFI BIOS и специальную утилиту Fan Xpert 4.

Плата оснащена всем необходимым для организации грамотного охлаждения: для подключения процессорного кулера имеется пара разъемов с регулировкой по ШИМ/напряжению, также имеется разъем для подключения необслуживаемых систем водяного охлаждения с регулировкой по ШИМ/напряжению.

Благодаря специальному радиатору твердотельный накопитель, установленный в слот M.2, сможет показать свою максимальную производительность без угрозы перегрева, а усилительная пластина помогает рассеивать тепло с высокопроизводительных накопителей M.2.

Кроме того, материнская плата умеет автоматически определять тип регулировки подключенного вентилятора (ШИМ или изменение напряжения питания).

Материнские платы серии ROG всегда выделялись отличным разгонным потенциалом. Данная модель платы ROG Strix Z690 продолжает эту традицию, предлагая возможность ускорения комплектов памяти не только высокого, но и начального уровня, у которых заблокирована схема управления питанием.

На материнской плате предусмотрен специальный механизм для обхода ограничений, накладываемых на работу модулей DDR5 схемой управления питанием. Это позволяет преодолеть установленный по умолчанию лимит в 1,1 В и поднять частоту и тайминги до максимально возможных значений.

Как правило, для изменения напряжения в разблокированной схеме управления питанием требуется полное выключение компьютера. Однако на платах ROG это можно делать посредством "мягкой" перезагрузки, как при настройке модулей DDR предыдущих поколений.

Высокоскоростной режим PCIe 4.0, поддержка RAID-массивов на базе контроллера Intel и совместимость с накопителями высокой емкости - материнская плата ROG Strix Z690-F Gaming WiFi предлагает сразу четыре слота M.2 для организации современной подсистемы хранения данных.

WIFI 6 (802.11 AX)
Встроенный беспроводной модуль нового поколения Wi-Fi 6E (802.11ax) отличается повышенной стабильностью и скоростью работы, особенно при подключении большого числа клиентских устройств. Чтобы раскрыть весь потенциал стандарта Wi-Fi 6, рекомендуем подключать материнскую плату к соответствующему маршрутизатору ASUS.

2.5G Ethernet (контроллер Intel)
Встроенный контроллер стандарта 2.5G Ethernet увеличивает скорость проводного сетевого соединения по сравнению с обычной инфраструктурой. Онлайн-игры без лагов, трансляция видеороликов без пауз, передача файлов без длительного ожидания - все это ждет вас при переходе на новую версию Ethernet.

Аудиосистема ROG SupremeFX - это уникальное сочетание программных и аппаратных компонентов, призванных поднять качество звучания на новый уровень. На материнской плате ROG Strix Z690-F Gaming WiFi она включает в себя аудиокодек ALC4080, который поддерживает воспроизведение звука с частотой дискретизации до 384 кГц Фронтальный выход для наушников обслуживает интегрированный усилитель Savitech.

К материнским платам ASUS прилагается эксклюзивное программное обеспечение, в котором реализована технология интеллектуального шумоподавления как для входящего, так и для исходящего (записываемого на микрофон*) аудиопотока. Алгоритм, основанный на глубоком обучении с миллионами образцов различных типов шумов, выделяет голос, отфильтровывая посторонние звуки, стук клавиш, щелчки кнопок мыши и т.д.

Подсвеченная акриловая накладка на кожухе интерфейсной панели создает иллюзию, будто из-под логотипа ROG видна сама печатная плата. Шлифованные металлические детали и простроченная ткань органайзера ROG Strix - в оригинальном облике устройства сочетаются разнообразные элементы и текстуры. Дополняется все это красочной встроенной подсветкой.

Материнские платы серии ROG Strix - не только мощные и функциональные, но еще и невероятно красивые. Ведь они оснащаются встроенной системой подсветки Aura с гибкой регулировкой.

ROG-версия интерфейса UEFI BIOS содержит все необходимое для полноценной настройки компьютера. Ее удобство оценят как новички, так и опытные оверклокеры.

ROG-версия интерфейса UEFI BIOS содержит все необходимое для полноценной настройки компьютера. Ее удобство оценят как новички, так и опытные оверклокеры.

РАЗГОН
AI Overclocking - это утилита для интеллектуального разгона компьютера. Доступная из Windows-приложения AI Suite или непосредственно через интерфейс UEFI BIOS, она автоматически оценивает используемый экземпляр процессора и систему охлаждения, чтобы предугадать оптимальные значения напряжения и частоты для каждой конкретной конфигурации. Данная функция может использоваться новичками для автоматического разгона, а опытными пользователями - как помощь в ручной настройке компьютера.

ОХЛАЖДЕНИЕ
Система интеллектуального охлаждения AI Cooling, разработанная специалистами ASUS, автоматически регулирует работу подключенных к материнской плате вентиляторов в зависимости от текущей нагрузки и температуры.

СЕТЕВОЕ ПОДКЛЮЧЕНИЕ
Функция интеллектуального сетевого соединения основана на утилите ROG GameFirst VI, которая служит для оптимизации сетевых настроек с целью безупречной работы всех онлайн-приложений. В своей последней версии она использует для этого технологии искусственного интеллекта.
